洁净实验室装修设计

洁净实验室装修设计

　　对于现代化修建所规划的洁净实验室，其相关的设计规划基础都与净化空调体系有密切关系，净化空调体系既要遵从修建总体布局，修建布局也要符合净化空调体系的原则，才调充分发挥相关功用的效果。净化空调的规划者不只需了解修建布局以考虑体系的组织，而且要给修建布局提出要求，使其符合洁净室原理。

　　一、洁净实验室装修规划的平面布局

　　洁净室一般包含洁净区、准洁净区和辅佐区三部分。洁净室的平面组织能够有以下几种方法：

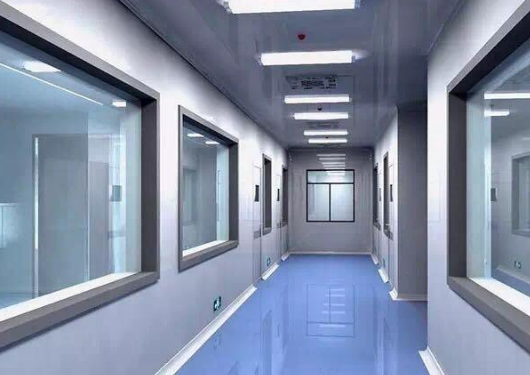

　　外廊盘绕式：外廊能够有窗和无窗，兼作赏识和放置一些设备用，有的在外廊内设值勤采暖。外窗有必要是双层密封窗。内廊式：洁净室设在外围，而走廊设在内部，这种走廊的洁净度等级一般都较高，甚至和洁净室同级。

　　两头式：洁净区设在一边，另一边设准洁净和辅佐用房。中心式：为了节省用地、缩短管线，能够洁净区为中心，上下左右被各种辅佐用房和隐蔽管道的空间包围起来，这种方法避开室外气候对洁净区的影响，减少了冷热能耗，利于节能。

　　二、人身净化旅程

　　为了在操作中尽量减少人活动产生的污染，人员在进入洁净区之前，有必要替换洁净服并吹淋、洗澡、消毒。这些方法即“人身净化”简称“人净”。人净用房中替换洁净服的房间应予送风，并对进口侧等其他房间坚持正压，对厕所、淋浴坚持少量正压，而厕所、淋浴应坚持负压。

　　三、物料净化旅程

　　各种物件在送入洁净区前有必要经过净化处理，简称“物净”。物料净化旅程与人净旅程应分隔，假定物料与人员只能在同一处进入洁净室，也有必要分门而入，物料并先经过粗净化处理。关于出产流水线不强的场合在物料旅程中心可设中心库。

　　4.假定出产流水线很强，则选用直通式物料旅程，有时还需求在直通旅程中心设多次净化、传递设备。在体系规划上，物净用房的粗净化和精净化阶段由于会吹落许多生微粒，所以相对洁净区应坚持负压或零压，假定污染危险性大则对进口方向也要坚持负压。

　　四、管线组织

　　洁净室的管线十分复杂，所以对这些管线均选用隐蔽组织方法。详细隐蔽组织方法有以下几种。

　　1、技能夹层

　　(1)顶部技能夹层。在这种夹层内一般因送、回风管的断面更大，故作为夹层内首要考虑的方针。一般将其组织在夹层的更上方，其下组织电气管线。当这种夹层的底板可接受一定分量时，能够在上面设置过滤器及排风设备等。

　　(2)房间技能夹层。这种方法和只需顶部夹层比较，能够减少夹层的布线与高度，能够省去回风管道回来上夹层所需的技能夹道。不才夹道内还可设回风机动力设备配电等，某层洁净室的上夹道能够兼做上一层的下夹道。

　　2、技能夹道(墙)

　　上下夹层内的水平管线一般都要转向为竖向管线，这此竖向管线地址的隐蔽空间即技能夹道。技能夹道还能够放置不宜在洁净室内的一些辅佐设备，甚至还能够作为一般回风管道或静压箱，有的可安设光管型散热器。这类技能夹道(墙)由于大多选用轻质间隔，所以当工艺调整时，可方便地进行调整。

　　3、技能竖井

　　假定说技能夹道(墙)往往不越层，则需求越层时即用技能竖井，而且常常作为修建结构的一部分。由于技能竖井把各层勾通起来，为了防火，内部管线设备完成后，要在层间用耐火较限不低于楼板的资料封闭，检修作业分层进行，检修门有必要设防火门。不论技能夹层、技能夹道仍是技能竖井，当直接兼作风道时，其内表面有必要按洁净室的内表面的要求处理。

　　五、机房方位

　　空调机房更好接近要求送风量大的洁净室，力求风管的线路更短。但从避免噪声和振荡来说又要求把洁净室与机房离隔。这两方面都予以考虑。离隔方法有：

　　1、结构别离方法。有以下几种：

　　(1)沉降缝离隔式。使沉降缝在洁净室与机房之间经过，起切开效果。

　　(2)夹壁墙离隔式。假定机房紧靠洁净室，不是共用一面墙隔墙，而是各自有各自的隔墙，而双面隔墙之间留有一定宽度的缝隙。

　　(3)辅佐室离隔式。在洁净室与机房之间设辅佐室，起缓冲效果。

　　2、懈怠方法。分以下几种：

　　(1)屋面上或吊顶上懈怠方法：现在常把机房设在更上层屋面上的做法，使之远离下面的洁净室，但屋面下一层更好设为辅佐或管理室层，或许作为技能夹层。

　　(2)地下懈怠式：把机房设于地下室。

　　3、独立修建方法。在洁净室修建之外独自树立机房，但其离洁净室更好很近。机房要留心隔振、隔音问题，地上应悉数做防水处理，并有排水方法。

　　隔振：应在振源的风机、电机、水泵等的支架、底座作防振处理，甚至有必要的话将设备安在混凝土板块上，再用防振资料支撑该板块，该板块的分量应为设备总分量的2～3倍。

　　隔声：除掉体系上设备消声器外，大型机房可考虑在墙壁上贴附有一定吸声功用的资料，要装隔声门，切忌在与洁净区的隔墙上开门。

　　六、安全懈怠

　　由于洁净室是密闭性很强的修建，其安全懈怠成为十分重要和出色的问题，和净化空调体系设置也有密切关系。一般应留心以下几点：每一出产层防火区或洁净区至少设2个安全出口，只需面积小于50㎡，人员少于5人时，可答应只设一个安全出口。人净进口不应作懈怠出口。由于人净旅程往往借题发挥，一旦烟火迷漫，要求人员很快跑到室外是很困难的事。

　　吹淋室不能作为一般收支通道，由于这种门常为两扇联锁或自动，一旦呈现缺陷，十分影响懈怠，所以一般均在风淋室设旁通门，作业人员多于5人时有必要设此门。往常作业人员出洁净室时不应走吹淋室而应走旁通门。

　　还有就是针对其区域内各个房室的门，考虑到坚持室内压力状况的需求，其开设方向要朝向压力大的房间，由于要靠压力把门压紧，这明显和安全懈怠的要求相反。为了考虑往常洁净和急切懈怠时的两方面要求，规矩洁净区和非洁净区之间的门、洁净区与室外的门作为安全懈怠门对待，其翻开方向一概朝向懈怠方向，当然，单设的安全门也是如此。
